微纳加工是纳米研究的两大基础之一，一直受到广泛重视。然而，随着各种新型器件和结构的出现，常规的微纳加工方法已经无法完全满足需要，刺激了人们探索更高性价比、更强加工能力的非常规加工方法。国家纳米中心刘前团队基于自主开发的新概念激光直写设备，开发出了多种非常规加工方法（MT Nano, 2021，16，100142，Nano Lett., 2020, 20, 4916；Nature Commun., 2017, 8, 1410；Nano Lett., 2017, 17, 1065？1070； Nature Commun., 2016, 7, 13743； Nanoscale, 2013, 5, 8351；Adv. Mater., 2012, 24 3010；）。近日，该团队在物理不可复制功能（PUF）防伪标签研究中取得新进展，成果以Random fractal-enabled physical unclonable functions with dynamic AI authentication为题，在线发表于Nature Communications上。

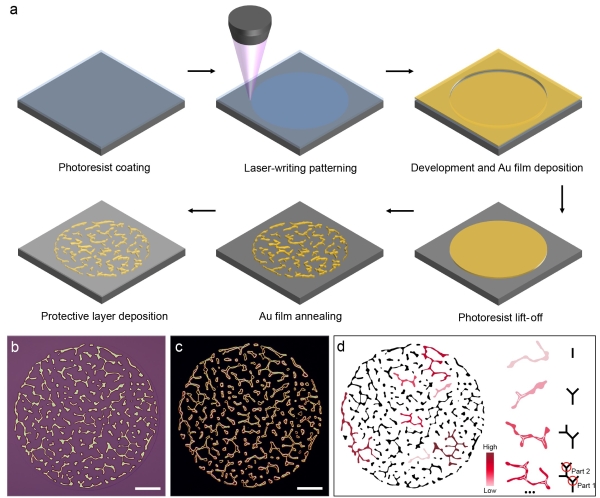

图1. PUF的制作流程及表征
随着当今市场化的日益发展和人们消费水平的不断提高，假冒伪劣商品日渐猖獗，造成了巨大的全球经济损失，传统防伪标签因其确定性的构筑模式在自身安全性上面临巨大的挑战。PUF标识本征的唯一性和不可预测性可作为商品的“指纹”秘钥，从根本上遏制标签自身被伪造的可能。为此，利用金属薄膜去湿原理产生的随机分形金网络结构作为PUF，开发出了一种由随机分形网络标识符和深度学习识别验证模型组成的新型PUF防伪系统，并展示该PUF的多层级防克隆能力。

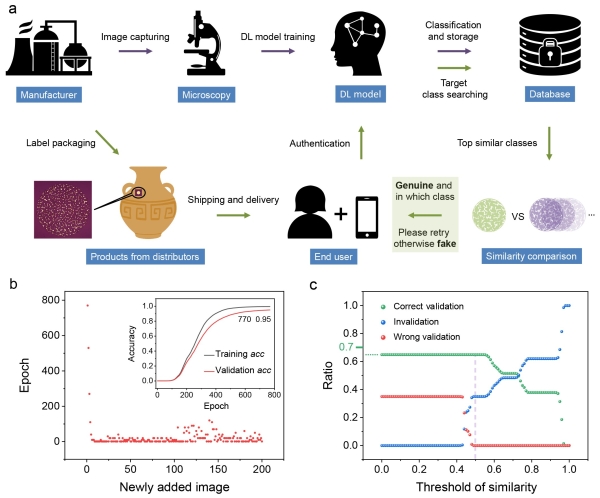

图2. 深度学习识别验证系统的建立与性能展示
借助高通量的图案化光刻（镂空模板）、薄膜沉积以及一步热退火技术，可实现晶圆级PUF单元制作，体现了批量化、低成本（单个标签成本不到1美分）的生产特点。为了应用到实际防伪场景，研究人员开发了一种基于深度学习算法的图像PUF识别验证系统，借助ResNet50分类神经网络模型对37000个PUF标识符（10348）实现了可溯源、快速（6.36 s）、高精度（0%假阳性）验证，并提出了一种动态数据库策略，赋予深度学习模型极高的数据库扩容能力，理论上打破了庞大数据库的建立与低时间成本之间难以兼容的障碍。此外，这种PUF制作与微电子工艺流程高度兼容，有望与元器件同时集成并完成元件单元的真实性验证。所开发的PUF系统初步能满足工业化需求，有望推动商业化的PUF防伪技术的发展与普及，本项工作的相关技术已申请国家发明专利并已获授权（ZL202210476096.3）。
国家纳米中心联合培养博士生孙宁飞为该论文的第一作者，国家纳米科学中心刘前和北京航空航天大学谢勇为该文章的共同通讯作者，德国卡尔斯鲁厄理工学院王彦柯博士为本文合作者。研究工作获得了国家自然科学基金，国家重点研发计划“纳米科技”专项等项目的支持。
论文链接：https://doi.org/10.1038/s41467-023-37588-5
